Szlifierko-polerki automatyczne FORCIPOL 102 i FORCIPOL 202

Rozbudowując ręczną szlifierko-polerkę FORCIPOL o głowicę automatyczną FORCIMAT oraz opcjonalny system dozowania DOSIMAT, laboratorium uzyskuje w pełni zautomatyzowane stanowisko, gwarantujące wysoką powtarzalność i wydajność procesu.

Uważasz, że to rozwiązanie może sprawdzić się Twoich zastosowaniach?

Zostaw nam kontakt do siebie, a my sprawdzimy, jak możemy Ci pomóc.

Zautomatyzowane szlifierko-polerki metalograficzne FORCIPOL, jednotalerzowe i dwutalerzowe.

Zautomatyzowana szlifierko-polerka jednotalerzowa i dwutalerzowa

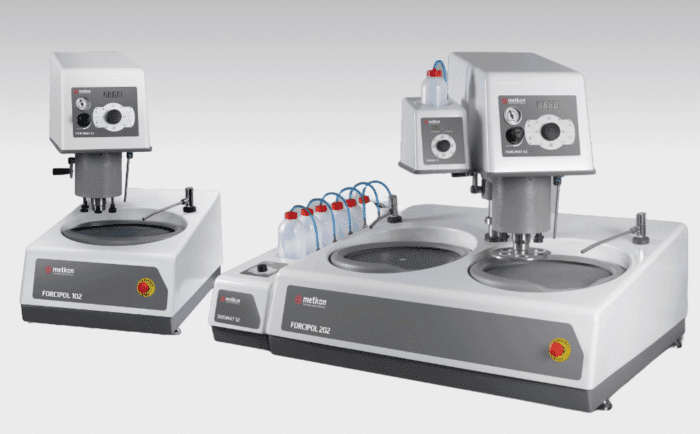

FORCIPOL 102 / 202 z głowicą FORCIMAT 52

Zautomatyzowana szlifierko-polerka metalograficzna FORCIPOL 102 / 202 z głowicą FORCIMAT 52 to praktyczne rozwiązanie dla laboratoriów, które chcą ograniczyć pracę manualną i zwiększyć powtarzalność procesów. Regulowana siła docisku próbek (individual force), stabilna praca talerza oraz możliwość rozbudowy o dozownik DOSIMAT 52 zapewniają wygodną i bardziej efektywną preparatykę. To optymalny wybór tam, gdzie liczy się oszczędność czasu i poprawa jakości bez pełnej automatyzacji.

Automatyczne szlifierko-polerki metalograficzne FORCIPOL, jednotalerzowe i dwutalerzowe.

Automatyczna szlifierko-polerka metalograficzna jednotalerzowa i dwutalerzowa

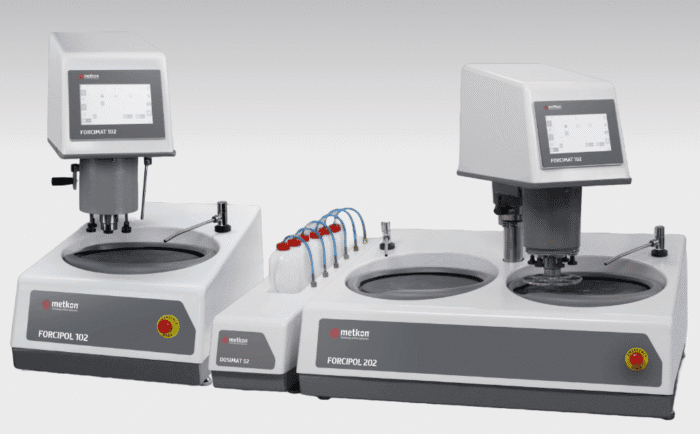

FORCIPOL 102 / 202 z głowicą FORCIMAT 102

Automatyczna szlifierko-polerka metalograficzna FORCIPOL 102 / 202 z głowicą FORCIMAT 102 to w pełni programowalne stanowisko do szlifowania i polerowania próbek. Umożliwia pracę zarówno z siłą centralną, jak i indywidualną, a zapis i odtwarzanie procedur gwarantują maksymalną powtarzalność. W połączeniu z dozownikiem DOSIMAT 102 system pozwala na precyzyjne i automatyczne podawanie zawiesin oraz pełną kontrolę nad każdym etapem procesu. To idealne rozwiązanie dla laboratoriów wymagających najwyższej jakości i pełnej automatyzacji.

Opis

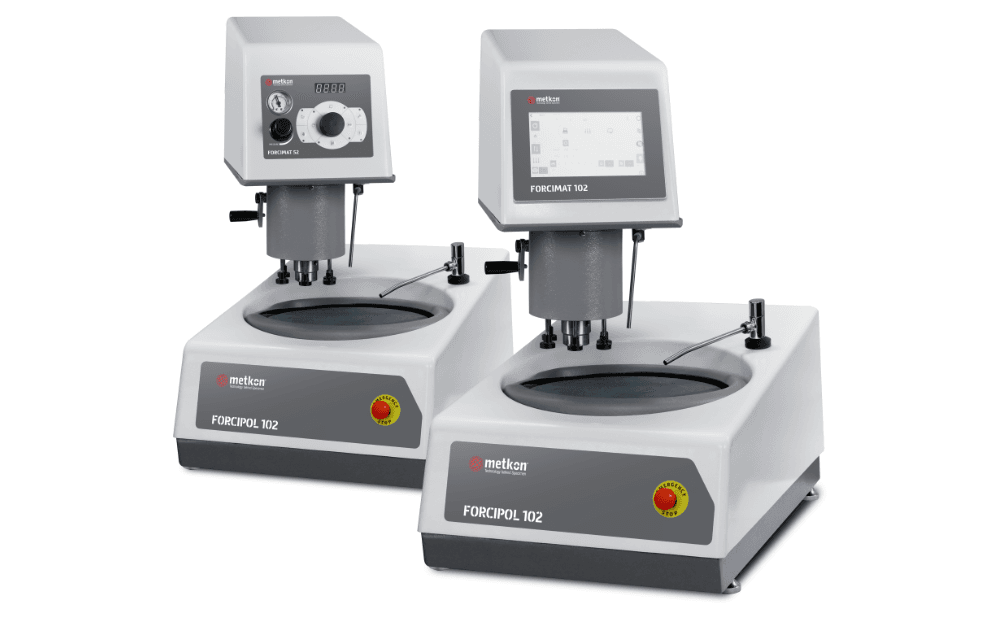

Szlifierko-polerki automatyczne FORCIPOL z głowicami FORCIMAT

Zestawy FORCIPOL 102 / 202 z głowicą FORCIMAT to modułowe rozwiązania do przygotowania zgładów metalograficznych, które pozwalają na automatyzację pracy i zwiększenie powtarzalności wyników.

Podstawą układu jest szlifierko-polerka FORCIPOL 102 (z jednym talerzem) lub FORCIPOL 202 (z dwoma talerzami). Urządzenia te wyposażone są w mocny, cichy silnik (ok. 0,75 kW) i umożliwiają płynną regulację prędkości obrotowej talerza w zakresie 50–600 obr./min. Ergonomiczna konstrukcja, funkcja miękkiego startu i zatrzymania oraz system oszczędzania wody („Smart Water Saving”) zapewniają komfort pracy oraz niskie koszty eksploatacji.

Dodanie głowicy FORCIMAT zamienia FORCIPOL w w pełni automatyczne stanowisko:

próbki mocowane są w uchwycie, który obraca się z regulowaną prędkością (50–150 obr./min – FORCIMAT 52; szersze możliwości programowania – FORCIMAT 102),
docisk próbek odbywa się pneumatycznie, z regulowaną siłą (5–60 N). W przypadku FORCIMAT 52 dostępny jest tryb siły indywidualnej, natomiast FORCIMAT 102 umożliwia wybór pomiędzy siłą indywidualną a centralną, co zwiększa elastyczność procesów.

Sterowanie głowicą odbywa się intuicyjnie:

w przypadku FORCIMAT 52 jest to panel dotykowy umożliwiający szybkie ustawienie parametrów,
w przypadku FORCIMAT 102 – pełny ekran dotykowy z możliwością programowania kolejnych kroków (czas, prędkość, siła), zapisu i odtwarzania procedur.

System może być rozbudowany o automatyczne dozowniki:

DOSIMAT 52 (zestaw z FORCIMAT 52) umożliwia podłączenie do 6 butelek i precyzyjne podawanie zawiesin i lubrykantów w trakcie pracy,
DOSIMAT 102 (zestaw z FORCIMAT 102) daje dodatkowo możliwość sterowania dozowaniem bezpośrednio z poziomu głowicy, a także funkcję pre-dozowania, czyli nasączania tkaniny polerskiej przed rozpoczęciem procesu.

Zalety zestawów FORCIPOL z FORCIMAT

znaczące ograniczenie pracy manualnej operatora,
powtarzalne i kontrolowane warunki przygotowania próbek,
możliwość jednoczesnej obróbki kilku próbek,
redukcja zużycia materiałów eksploatacyjnych dzięki precyzyjnemu dozowaniu,
elastyczność konfiguracji (od półautomatycznego zestawu z FORCIMAT 52 po w pełni programowalny system z FORCIMAT 102).

Korzyści dla użytkownika

Dzięki modułowej budowie laboratorium może rozpocząć pracę od prostszego rozwiązania (FORCIPOL + FORCIMAT 52), a następnie – wraz ze wzrostem potrzeb – przejść do pełnej automatyzacji (FORCIPOL + FORCIMAT 102 + DOSIMAT 102). W efekcie uzyskuje się:

wyższą jakość zgładów dzięki eliminacji błędów ludzkich,
oszczędność czasu i pracy operatora,
niższe koszty eksploatacyjne przy większej liczbie próbek,
skalowalność – jeden system, który można rozwijać w miarę rosnących wymagań.

Specyfikacja

SZLIFIERKO-POLERKA	FORCIPOL 102	FORCIPOL 202
Liczba talerzy	1	2
Moc Silnika [KM]	1	1
Szybkość obrotowa talerza [obr./min.]	50-600	50-600
Średnica talerza [mm]	200 / 250 / 300	200 / 250 / 300
Kierunek obrotów	współbieżne / przeciwbieżne	współbieżne / przeciwbieżne
Wymiary [cm]	45 x 74 x 34	87 x 74 x 34
Waga [kg]	40	45

GŁOWICA	FORCIMAT 52	FORCIMAT 102
Tryb pracy	Półautomatyczny	Automatyczny, programowalny
Docisk próbek	Indywidualny	Indywidualny + Centralny
Realizacja docisku	Pneumatyczna	Pneumatyczna
Pamięć	Zapisanie ostatnich ustawień	30 metod preparatyki (do 9 kroków każda)
Kierunek obrotów	współbieżny	współbieżny
Szybkość obrotowa [obr./min.]	50 - 150	50 - 150
Siła docisku indywidualnego [N]	5 - 60	5 - 60
Siła docisku centralnego [N]	tylko docisk indywidualny	30 - 500
Funkcja oszczędzania wody	Tak	Tak
Funkcja suszenia i czyszczenia dysku	Tak	Tak
Moc silnika [W]	100	100
Ilość próbek	▪ 1 - 6 (w uchwytach do docisku indywidualnego)	▪ 1 - 6 (w uchwytach do docisku indywidualnego) ▪ do 10 (docisk centralny)
Kontrola grubości zeszlifowania materiału	Nie	Tak (opcja)
Dokładność pomiaru szeszlifowanego materiału [µ]	Nie dotyczy	10
Sprężone powietrze	Tak	Tak
Kompatybilne urządzenia	FORICPOL 102 / 202 DOSIMAT 12 / 52	FORICPOL 102 / 202 DOSIMAT 12 / 102
Wymiary [cm]	26 x 46 x 54	26 x 46 x 54
Waga [kg]	16	16

Akcesoria

Akcesoria do głowicy FORCIMAT

GR 0872	Moduł kontroli grubości zeszlifowanego materiału w osi Z. Dedykowany do głowicy FORCIMAT 102
40 06	DOSIMAT 12 - Jednokanałowy, automatyczny, perystaltyczny dozownik płynów polerskich. Dedykowany do głowicy FORCIMAT 52 i FORCIMAT 102
40 07	DOSIMAT 52 - Sześciokanałowy, automatyczny, perystaltyczny dozownik płynów polerskich. Dedykowany do głowicy FORCIMAT 52.
40 08	DOSIMAT 102 - Sześciokanałowy, automatyczny, programowalny, perystaltyczny dozownik płynów polerskich. Dedykowany do głowicy FORCIMAT 102.
GR 0440	Układ smarowania i filtr powietrza. Zalecany przy stosowaniu sprężonego powietrza z instalacji wewnętrznej.
31 13	Specjalna osłona pleksiglasowa (zamawiana jednoczesnie z urządzeniem).
GR 0865	ENVIRO, Recyrkulacyjny system filtracyjny (20 l.).
YM 6214-00	Filtr taśmowy do systemu ENVIRO, 10", 1 µm

Uchwyty próbek inkludowanych do głowicy FORCIMAT 52 i FORICMAT 102

33 34	Uchwyt próbek inkludowanych 3 x Ø50 mm (średnica uchwytu Ø145mm) do głowicy FORCIMAT 52 i FORCIMAT 102
33 33	Uchwyt próbek inkludowanych 6 x Ø40 mm (średnica uchwytu Ø145mm) do głowicy FORCIMAT 52 i FORCIMAT 102
33 32	Uchwyt próbek inkludowanych 6 x Ø30 mm (średnica uchwytu Ø145mm) do głowicy FORCIMAT 52 i FORCIMAT 102
33 31	Uchwyt próbek inkludowanych 6 x Ø25 mm (średnica uchwytu Ø145mm) do głowicy FORCIMAT 52 i FORCIMAT 102
33 38	Uchwyt próbek inkludowanych 3 x Ø2" (średnica uchwytu Ø145mm) do głowicy FORCIMAT 52 i FORCIMAT 102
33 37	Uchwyt próbek inkludowanych 3 x Ø1,5" (średnica uchwytu Ø145mm) do głowicy FORCIMAT 52 i FORCIMAT 102
33 36	Uchwyt próbek inkludowanych 3 x Ø1,25" (średnica uchwytu Ø145mm) do głowicy FORCIMAT 52 i FORCIMAT 102
33 35	Uchwyt próbek inkludowanych 3 x Ø1" (średnica uchwytu Ø145mm) do głowicy FORCIMAT 52 i FORCIMAT 102
33 02	Zestaw pierścieni dystansujących 6 x Ø30 mm do uchwytu próbek 6 x 40 mm
33 03	Zestaw pierścieni dystansujących 6 x Ø25 mm do uchwytu próbek 6 x 40 mm
33 04	Zestaw pierścieni dystansujących 6 x Ø1,25" do uchwytu próbek 6 x 40 mm
33 05	Zestaw pierścieni dystansujących 6 x Ø1,5" do uchwytu próbek 6 x 40 mm
33 39	Uchwyt próbek do głowicy FORCIMAT, bez otworów na próbki (średnica uchwytu Ø145mm)

Uchwyty próbek nieinkludowanych do głowicy FORCIMAT 52 i FORICMAT 102

46 88	Uchwyt próbek nieinkludowanych z otworem w kształcie łezki 6 x (32 - 25 mm), średnica uchwyu Ø130 mm. Do głowicy FORCIMAT 102
46 89	Uchwyt próbek nieinkludowanych z otworem w kształcie łezki 4 x (42 - 25 mm), średnica uchwytu Ø130 mm. Do głowicy FORCIMAT 102
46 71	Uchwyt próbek nieinkludowanych z otworem w kształcie łezki 6 x (40 - 25 mm), średnica uchwyu Ø160 mm. Do głowicy FORCIMAT 102
46 72	Uchwyt próbek nieinkludowanych z otworem w kształcie łezki 4 x (50 - 25 mm), średnica uchwytu Ø160 mm. Do głowicy FORCIMAT 102
46 44	Uchwyt próbek nieinkludowanych o nieregulanych kształtach z 4 otworami imadłowymi 25x35 mm, średnica uchwytu Ø130 mm. Do głowicy FORCIMAT 102
46 45	Uchwyt próbek nieinkludowanych o nieregulanych kształtach z 3 otworami imadłowymi 40x70 mm, średnica uchwytu Ø160 mm. Do głowicy FORCIMAT 102
46 39	Uchwyt próbek nieinkludowanych o nieregulanych kształtach z 3 otworami imadłowymi, średnica uchwytu Ø220 mm. Do głowicy FORCIMAT 102
46 77	Uniwersalny uchwyt 3 dużych i nieregulanych próbek nieinkludowanych, średnica uchwytu Ø220 mm. Do głowicy FORCIMAT 102
