SERVOCUT 602 – Przecinarka metalograficzna do bardzo dużych próbek

Strona główna » Metalografia » Przecinarki » SERVOCUT 602

Interesuje Cię cena?

SERVOCUT 602 to uniwersalna przecinarka, zaprojektowana z myślą o najwyższej wydajności cięcia w laboratoriach i zakładach przemysłowych. Doskonale sprawdzi się przy obróbce wyjątkowo dużych próbek lub seryjnego zestawu detali, gwarantując stabilność, precyzję oraz bezpieczeństwo pracy.

Kluczowe zalety przecinarki SERVOCUT 602

Wysoka moc i duża średnica ściernicy: silnik o mocy 15 kW w połączeniu z możliwością stosowania ściernic do 600 mm średnicy umożliwia cięcie detali o średnicy do 225 mm (#100 × 500 mm).
Trzyosiówka (X-Y-Z): automatyczny i manualny posuw stolika (oś Y, opcjonalnie X) oraz ściernicy (oś Z) dla maksymalnej elastyczności obróbki.
Nowoczesna i wytrzymała konstrukcja: uszczelniona komora silnika, podstawa ze stopów odlewniczych oraz unikalny system ochrony paska zwiększają żywotność urządzenia.
Zaawansowane bezpieczeństwo: elektroniczny system hamowania ściernicy, zamek elektromagnetyczny i trójkolorowy sygnalizator świetlny minimalizują ryzyko wypadków.
Automatyczny pomiar średnicy ściernicy: urządzenie samo kalibruje się do aktualnego rozmiaru ściernicy, co przekłada się na wygodę i precyzję pracy.

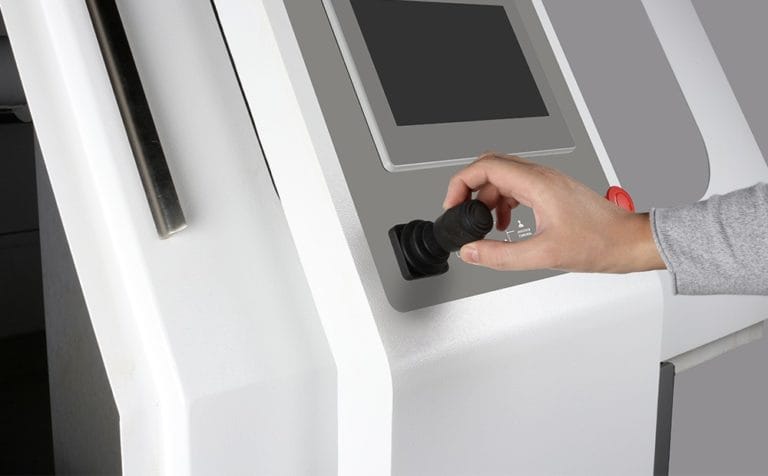

Intuicyjne sterowanie: panel HMI (10”) z oprogramowaniem w języku polskim, ergonomiczny joystick i znacznik laserowy zapewniają łatwość konfiguracji.

Automatyczna przecinarka metalograficzna z szerokimi opcjami programowania

SMART FEED CONTROL: inteligentnie dostosowuje posuw do twardości materiału i siły cięcia.
99 metod cięcia w pamięci: możliwość zapisu różnych ustawień (prędkość obrotowa, szybkość posuwu, siła cięcia, cięcia oscylacyjne, segmentowe, pulsacyjne itp.).
Płynna regulacja prędkości obrotowej: w zakresie od 600 do 2400 obr./min.

Dzięki temu SERVOCUT 602 sprawdzi się jako przecinarka do próbek i przecinarka do zgładów w najbardziej wymagających zastosowaniach.

Wygoda i ergonomia

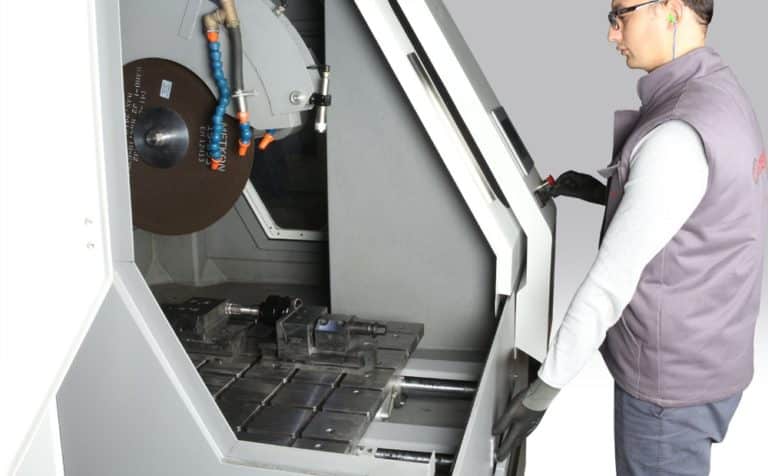

Łatwy dostęp do komory cięcia: przesuwne drzwiczki, uchylna ściana boczna i opcjonalne uchylne okno na długie próbki.
Oświetlenie LED i FUMEFILTER: doskonała widoczność oraz redukcja mgły powstałej podczas cięcia.
Automatyczny system mycia komory: urządzenie samo czyści wnętrze po zakończonym cięciu, utrzymując je w perfekcyjnej kondycji.
Programowanie pozycji powrotu stolika i ściernicy: skraca czas przygotowania do kolejnych cięć, zwiększając efektywność pracy.

Wszechstronność i dodatkowe akcesoria

Stolik ze stali nierdzewnej (rowki T12): umożliwia montaż standardowych lub indywidualnych uchwytów.
Recyrkulacyjny system chłodzenia (zbiornik 200 l): opcja montażu dodatkowych filtrów, separatorów magnetycznych (x2) i systemu filtracyjnego BANDCOOL.
Wskaźnik poziomu chłodziwa (modele automatyczne): chroni urządzenie przed pracą z niewystarczającym poziomem płynu chłodzącego.

Standardowy pakiet materiałów do cięcia

W zestawie z przecinarką metalograficzną SERVOCUT 602 otrzymujesz:

20 ściernic korundowych o średnicy 600 mm
5 litrów dodatku do chłodziwa

SERVOCUT 602 to niezawodna, wysokowydajna przecinarka metalograficzna, idealna do obróbki rozbudowanych i seryjnych zestawów próbek. Jej nowoczesna konstrukcja, bogate opcje programowania oraz zaawansowane systemy bezpieczeństwa sprawiają, że jest to inwestycja na lata, gwarantująca precyzyjne i efektywne cięcie nawet w najbardziej wymagających warunkach.

Specyfikacja

MODEL	SERVOCUT 602	SERVOCUT 602-AX
Cięcie z posuwem w osi Z	Automatyczne	Automatyczne
Cięcie z posuwem w osi Y	Automatyczne	Automatyczne
Cięcie równoległe w osi X	-	Automatyczne
Dotykowy panel sterowania (")	10"	10"
Ciecie krokowe, segmentowe, po przekątnej	Opcjonalne	Opcjonalne
Cięcie pulsacyjne	Tak	Tak
Cięcie czopowe z oscylacją stolika	Tak	Tak
Cięcie wielu próbek jednocześnie	-	Tak
Funkcja SMART FEED CONTROL	Tak	Tak
Średnica ściernicy (mm)	Ø600	Ø600
Średnica cięcia Ø600 (mm)	Ø225	Ø225
Cięcie poprzeczne Ø600 # (mm)	100 x 500	100 x 500
Posuw w osi Y (mm)	560	560
Posuw w osi X (mm)	-	540
Posuw w osi Z (mm)	340	340
Wymiary stolika typu T mm (WxD)	772 x 710	772 x 710
Wymiary rowków typu T (mm)	12	12
Moc cięcia (kW) (S1)	15	15
Szybkość obrotowa ściernicy (rpm)	600 - 2400	600 - 2400
Automatyczny pomiar średnicy ściernicy	Tak	Tak
Stała szybkość obrotowa krawędzi tnącej	Tak	Tak
Posuw stołu (mm/s)	20 - 5000	20 - 5000
Automatyczny system mycia	Opcjonalne	Opcjonalne
Centralny system smarowania	Opcjonalne	Opcjonalne
Wymiary z podstawą WxDxH, (cm)	184 x 173 x 236	184 x 173 x 236
Waga (kg)	1600	1600
Zbiornik chłodziwa (l.)	200	200

Akcesoria

Układ chłodzenia do przecinarek metalograficznych SERVOCUT 602

GR 1530	Recyrkulacyjny system chłodzenia do przecinarki metalograficznej SERVOCUT 602 - 200l.
YM 8816	Drobne wkłady filtracyjne do recyrkulacyjnych układów chłodzenia do przecinarek SERVOCUT 602 (10 szt.).
GR 1559	Wskaźnik poziomu płynu chłodzącego do recyrkulacyjnych układów chłodzenia informujący użytkownika o zbyt niskim poziomie chłodziwa (dostępny do modeli MA/AA).
GR 1540	Magnetyczny separator zanieczyszczeń do recyrkulacyjnych układów chłodzenia.
GR 0591	BANDCOOL Recyrkulacyjny System Filtracyjny. System chłodzenia wyposażony w zbiornik o pojemności 150 l., taśmowy system filtracyjny automatycznie separujący urobek z materiału oraz ściernicy, wskaźnik poziomu chłodziwa. Kompletny system na kółkach umożliwiających łatwe przemieszczanie. Zawiera zestaw niezbędnych przyłączy. Zasilanie 400V (3-fazowe), 50 Hz.
YM 8877	Filtr taśmowy do systemu BANDCOOL - 50 m.

Uchwyty mocujące do przecinarek metalograficznych SERVOCUT 602

GR 0610	Mechaniczny uchwyt imadłowy
15 02	Jednopunktowy zacisk pionowy do mocowania próbek o nieregularnym kształcie i wysokości do 115 mm - SERVOCUT 602.
15 04	Blok podwyższający jednopunktowy uchwyt dociskowy o wysokości 90 mm - SERVOCUT 602.
GR 0611	Seryjny uchwyt zaciskowy do montowania kilku próbek jednocześnie (od 1 do 4 próbek)
GR 0612	Uchwyt do mocowania próbki pod kątem w trzech osiach (X - Y - Z).
GR 0033	Uchwyt łańcuchowy z blokiem kotwiczącym
15 00	Block z wycięciem w kształcie litery V do trzymania próbki nad wcięciami stołu.
GR 0615	Regulowana podpora blocku w wcięciem V (zakres wysokości: 57 - 67 mm)
GR 0616	Regulowana podpora blocku w wcięciem V (zakres wysokości: 65 - 85 mm)
GR 0617	Regulowana podpora blocku w wcięciem V (zakres wysokości: 85 - 115 mm)
GR 0618	Regulowana podpora blocku w wcięciem V (zakres wysokości: 115 - 155 mm)

Wyposażenie dodatkowe do przecinarek metalograficznych SERVOCUT 602

GR 0134	FUMEFILTER – Odśrodkowy separator zamglenia do SERVOCOUT 602. (Zamawiany jednocześnie z urządzeniem).
GR 0137	AUTOCLEAN - System automatycznego mycia komory cięcia (Zamawiany jednocześnie z urządzeniem).
GR 0136	Centralny system smarowania (Zamawiany jednocześnie z urządzeniem).
GR 0135	Opcjonalny znacznik laserowy wskazujący miejsce cięcia dostępny do modeli MA oraz AA SERVCOUT 602.
GR 0928	Opcjonalne metody cięcia: krokow, segmentowe, skośne - SERVOCUT 602.

Materiały eksploatacyjne

Ściernice TRENO do cięcia uniwersalnego 500 mm (Opak. 10 szt.)

TRENO-NF	19-090	Niezbrojone ściernice z węglika krzemu 500 x 3.8 x 32 do cięcia metali nieżelaznych oraz tytanu i stopów tytanu.
TRENO-M	19-092	Niezbrojone ściernice korundowe 500 x 3.8 x 32 do cięcia metali żelaznych o twardości od 255 do 600 HV.
TRENO-S	19-093	Niezbrojone ściernice korundowe 500 x 3.8 x 32 mm do cięcia metali żelaznych o twardości od 515-700 HV.

Ściernice TRENO do cięcia uniwersalnego 600 mm (Opak. 10 szt.)

TRENO-M	19-097	Niezbrojone ściernice korundowe 600 x 5 x 32 do cięcia metali żelaznych o twardości od 255 do 600 HV.
TRENO-S	19-098	Niezbrojone ściernice korundowe 600 x 5 x 32 mm do cięcia metali żelaznych o twardości od 515-700 HV.

Dodatek do chłodziwa

METCOOL	19-902	Dodatek do chłodziwa przecinarek metalograficzny (bioobojętny) - 5l.
METCOOL II	19-905	Dodatek do chłodziwa przecinarek metalograficzny (bioobojętny) - 1l.
METCOOL NF	19-906	Dodatek do chłodziwa przecinarek metalograficzny (bioobojętny) do ochrony przed korozją z metalami reaktywnymi - 5l.
